边坡防护植生施工过程
1.材料、机具进场

  备妥施工所需的铲土机、发电机、施打钢筋等机具,如现场的土壤为受风化的岩质土,不适合作为生态袋的填充物,就必须另外装运有机拌合土料作为装填生态袋所用的土壤。

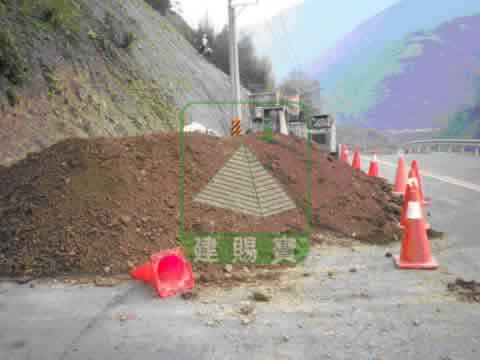

 图1 装填生态袋的土料



2. 长筒型生态袋安装

  首先将长筒型生态袋于坡顶自然垂下后,小铲土机将装填土运至坡顶,将装填土以输送带放入长筒型生态袋中,随后沿此生态袋每100cm施打一支钢筋,逐步将此长袋填满,见图 2、图3、图4。

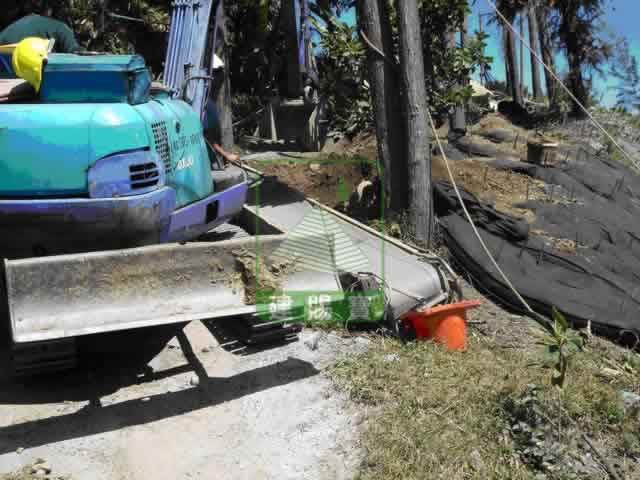

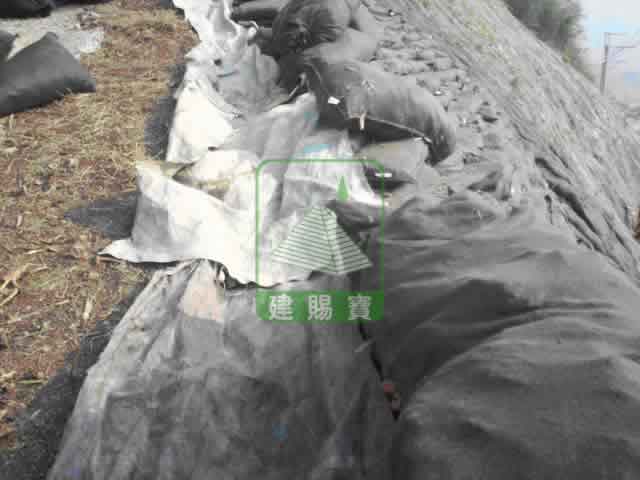

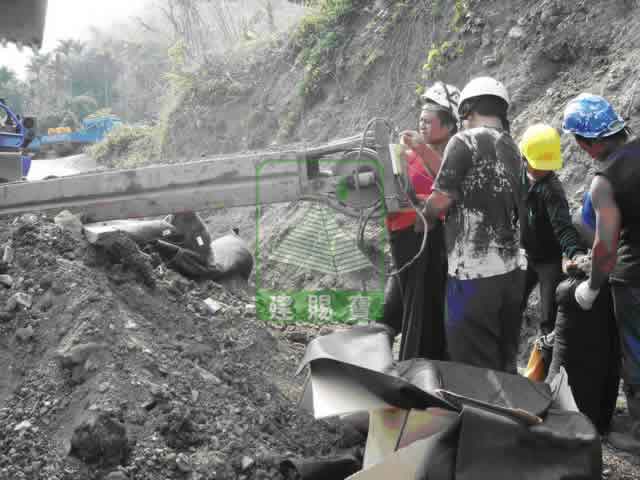

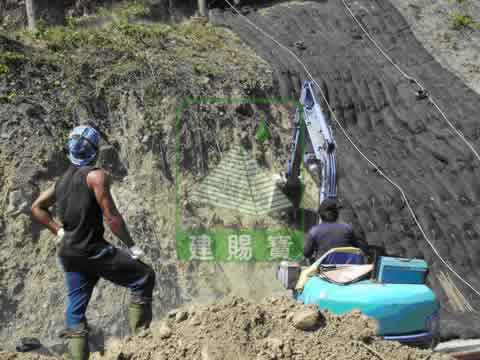

 图2 于坡顶装填长筒型生态袋







  图3 长筒型生态袋钢筋锚碇施打

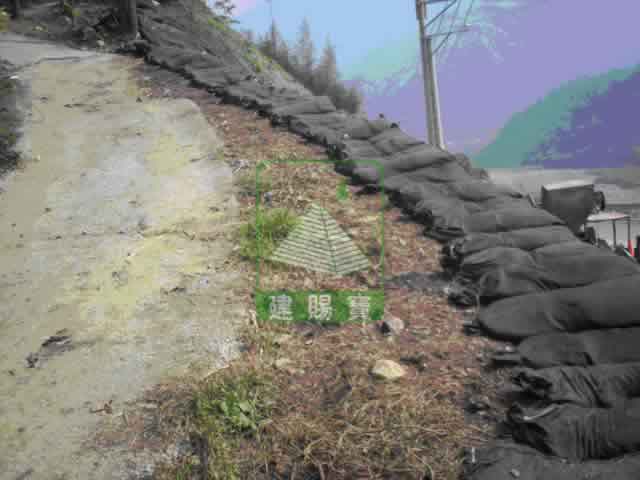

 图4 长筒型生态袋施工完成情形




3.边坡修整与基础降挖

  长筒型生态袋安装完成后,开始安装生态袋,首先进行边坡表面修整与基础层降挖作业(如图5、图6所示),其中降挖深度约为一个生态袋装填满后的厚度。

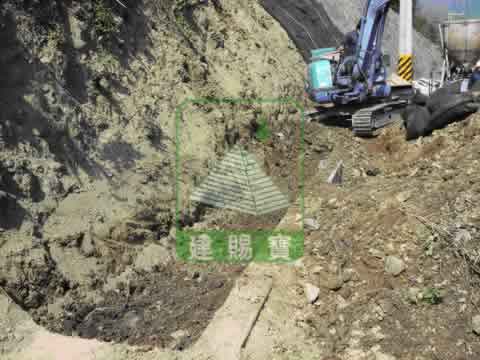

 图5  边坡修整

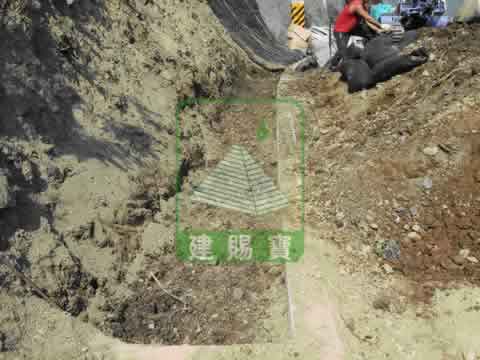

 图6  降挖作业






4.基础层生态袋安装

  基础层生态袋以砾石装填,并以扎口带封口,使其具有排水的效果,如图所示;装填完成后,以垂直坡面(纵向)方向堆置排列,并于前后施打钢筋加固,如图7、 图8、图9所示。

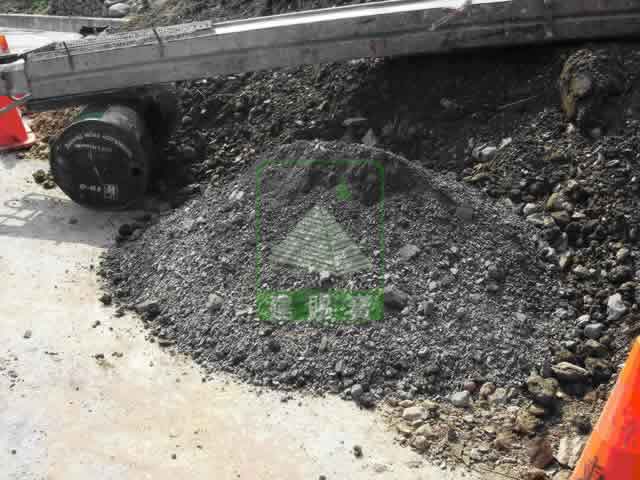

 图7  基础层生态袋装填砾石

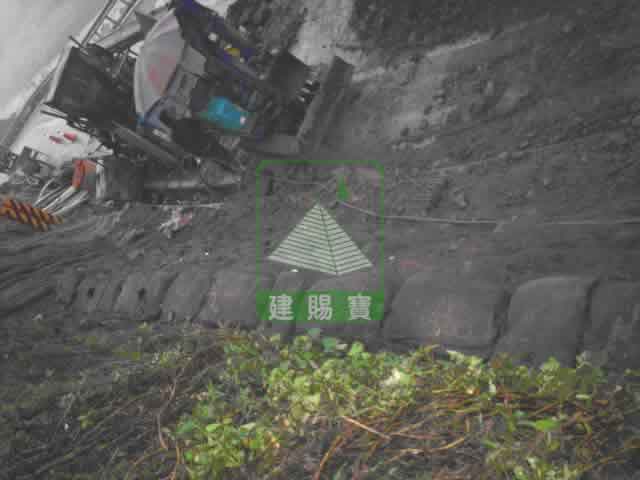

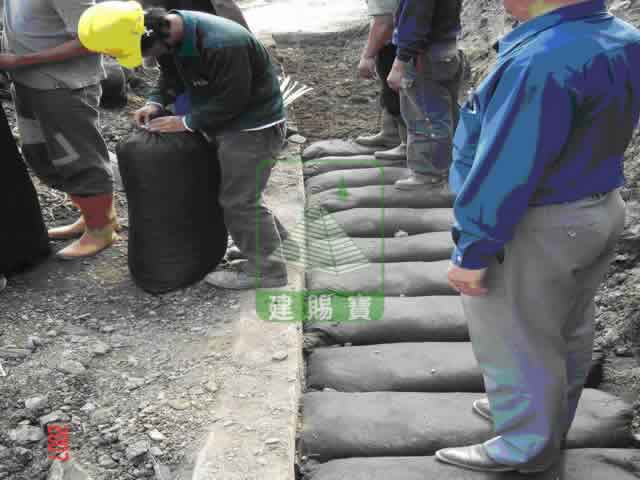

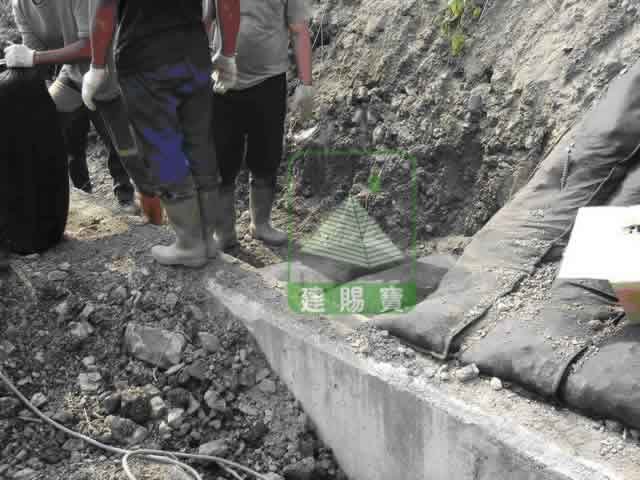

 图8  基础层生态袋以垂直坡面方向排列

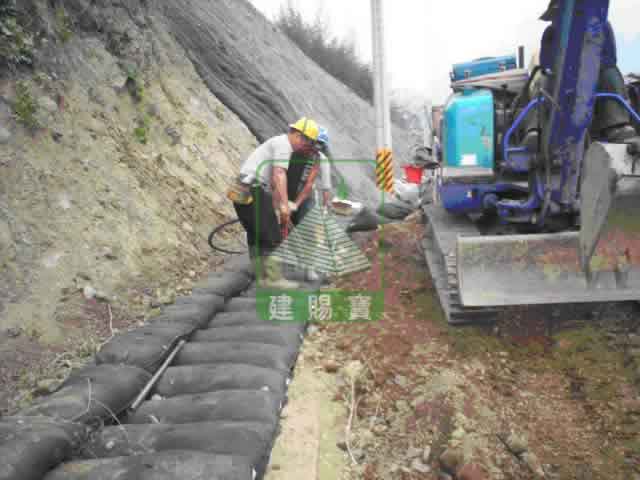

 图9  于基础层前后施打钢筋



5.逐层堆栈

  基础层完成后,上方放置建赐宝工程扣,再将有机拌合土料填满的生态袋开始堆置,如图10所示,并于每层施作完成后,以夯实机进行夯压(如图11所示)。为加强生态袋与坡面间的连接力量,每阶层中每隔两个水平放置的生态袋,便需放置一垂直坡面的生态袋,并以人工将此生态袋接触的坡面稍往里面整修挖除后(使生态袋有放置的空间),再施打钢筋,以加强其稳定性,如图12、图13所示。





 图10 基础层完成后开始逐层堆置

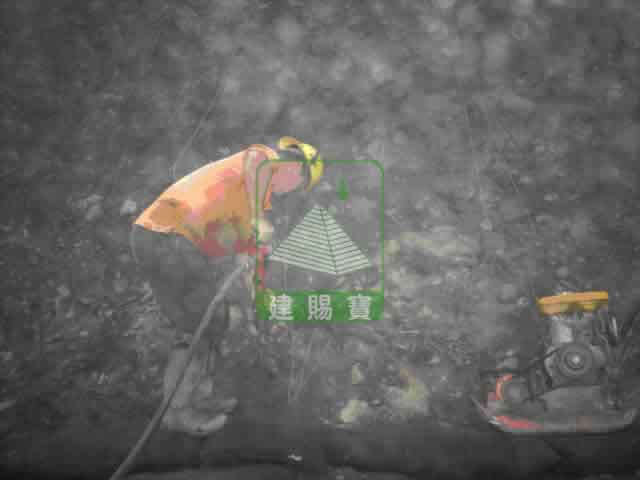

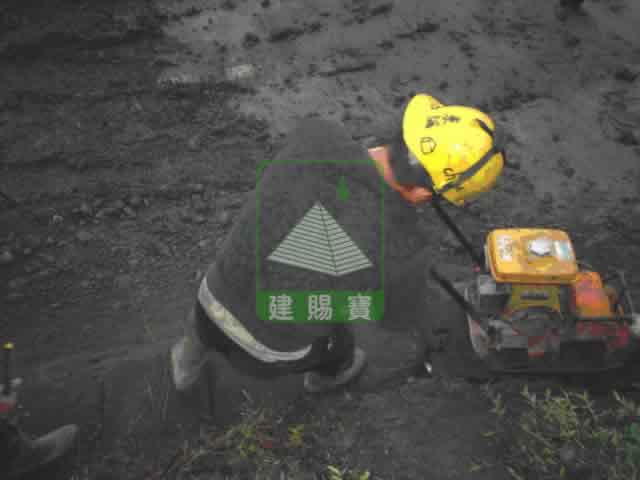

 图11 每层施作完成后进行夯压

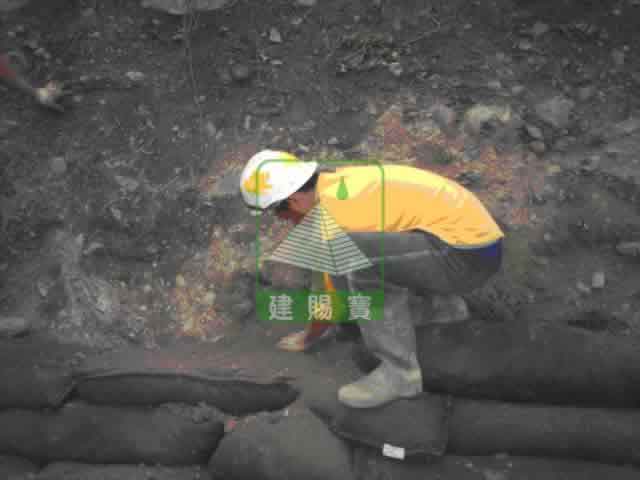

 (a) 以人工方式将坡面向里面挖除

 (b) 垂直坡面方式放置生态袋一适当的空隙

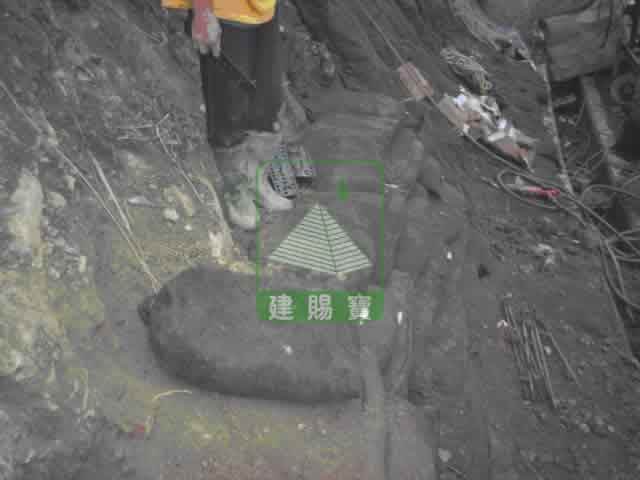

图12 纵向排列生态袋的施工过程(1)





 (a)于里层施打钢筋

 (b)完成情形



图13  纵向排列生态袋的施工过程(2)



 6.顶层施作

  依施工流程堆叠至顶层后,开始进行顶层收边作业,先进行防水膜铺设作业后,于防水膜上方以垂直坡面方向堆放生态袋(如图14所示),并施打钢筋以加强坡顶与生态袋的连接力,防水膜能防止水流进入生态袋与坡面之间,防止坡面滑动,增加整体结构的安全性(如图15所示)。

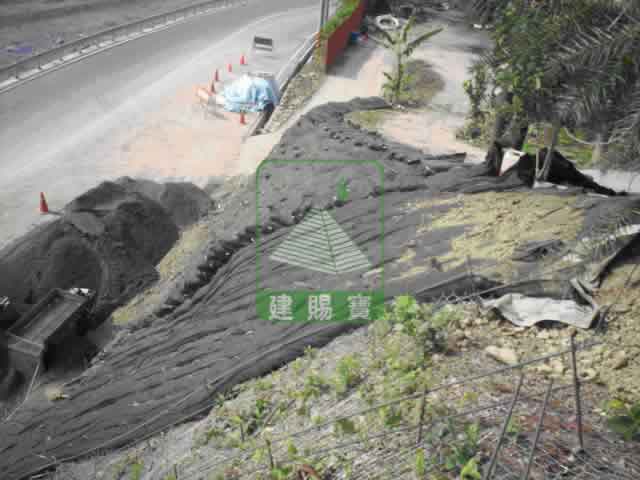

图14  防水膜铺设与顶部生态袋堆置情形


 图15  坡面整体生态袋安装完成

7.喷植草种

  将草种与有机肥料混合后直接喷植于墙面,施工过程如图16所示,图17为完工后的情形。

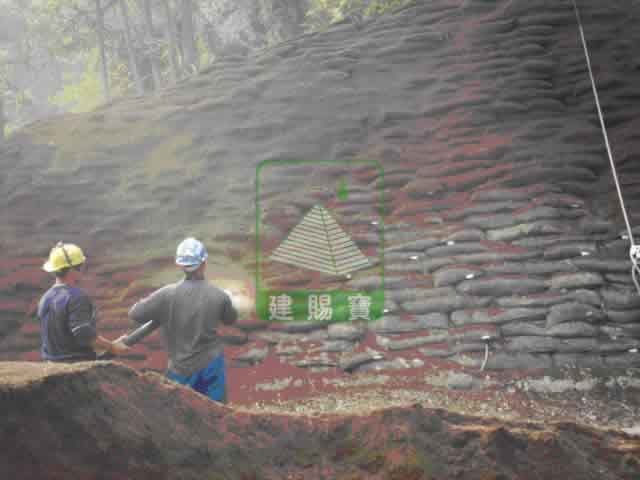

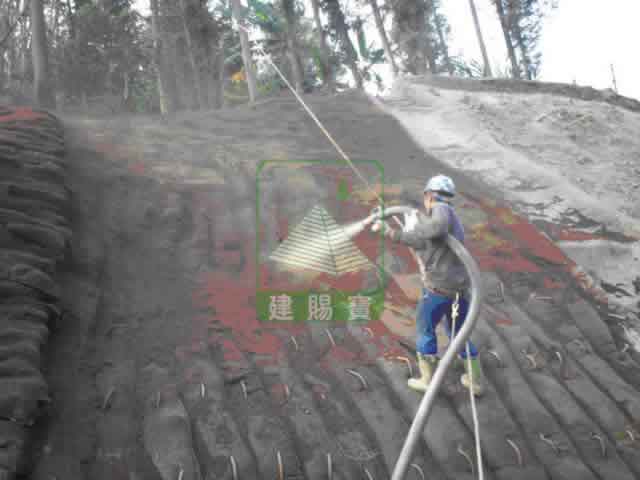

图16 草种喷植过程

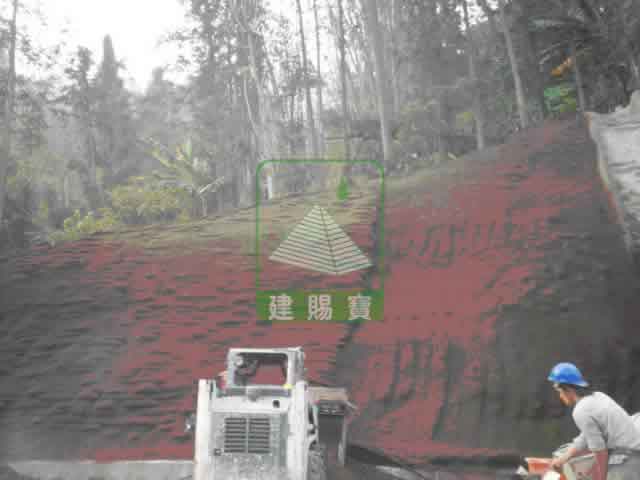

 图17 草种喷植的完工情形
